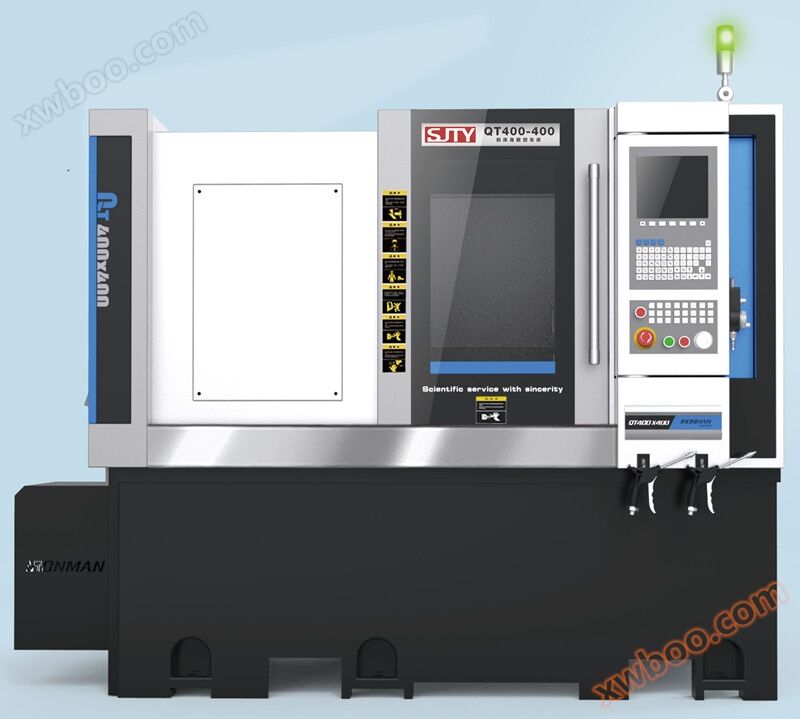

Torno CNC de cama inclinada qt400 - 400

I. las principales características técnicas del torno CNC de cama inclinada qt400 - 400:

Alta rigidez, Corte pesado, alta estabilidad:

1. estructura integral del cuerpo de la cama inclinada, alta rigidez de la máquina herramienta; Utilizando el proceso de moldeo de arena de resina y el tratamiento de envejecimiento, la estabilidad térmica puede ser buena.

2. estructura de la Caja de eje principal cilíndrica, con disipadores de calor circulares.

3. el sistema de lubricación adopta un sistema de lubricación de aceite delgado de presión cuantitativa para lubricar regularmente y cuantitativamente cada tornillo, guía y otros puntos de lubricación.

Respuesta de alta precisión y alta dinámica:

1. el motor principal del servomotor es de 7,5 kw, y la salida del par es grande, el ancho del ventilador y la baja velocidad de rotación tienen una salida del par alto.

2. el motor y el tornillo están conectados por un acoplamiento elástico sin brecha dental.

3. la Guía adopta la Guía de rodillos lineales de alta precisión de taiwán, y la precisión de alimentación de la máquina herramienta se integra con la rigidez.

Alta eficiencia:

1. velocidad del eje principal 4000rpm, velocidad variable sin Polo

2. el eje X / z alcanza rápidamente los 18 M / min.

El sistema de control es opcional; Kandy knd2000t, fanuc, New generation, Guangzhou CNC y otros sistemas de control numérico.

II. principales parámetros técnicos de los tornos CNC de cama inclinada qt400 - 400

Diámetro de rotación en la cama Phi 500mm

Diámetro de procesamiento (categoría de disco) Φ400 mm

Diámetro de procesamiento (categoría de eje) Φ200 mm

Diámetro de paso de la barra de 0,50 mm

Longitud de la pieza de trabajo procesada 400 mm

Recorrido del eje X 300mm
Recorrido del eje Z 400 mm
Servomotor del eje X / z 1,6 kW
Tipo de extremo nasal del eje principal A2 - 6
Diámetro del agujero del eje principal phi62mm
Velocidad del eje principal 4000rpm
Servomotor principal 7,5 / 11kw
Chuck hidráulico hueco (sólido medio) 8inch
Especificación de la manga del asiento trasero MT - 5
Carrera de la manga del asiento trasero 100 mm
Rango de presión del asiento trasero hidráulico 5 - 25mp
Modo de movimiento del asiento trasero manual
Precisión de posicionamiento eje X / z ± 0005 mm
Precisión de posicionamiento repetida ± 0003 mm
Servomotor 8 estación de trabajo 25 * 25 perforador Φ32
Sistema CNC (opcional) Guangzhou CNC gsk980tc3
Peso 3150 kg
Tamaño exterior 2291mm * 1704mm * 1737mm

3. lista de las principales configuraciones estándar de los tornos CNC de cama inclinada qt400 - 400

Configuración: Guangzhou CNC gsk980tc3, unidad de eje principal A2 - 6, motor principal 7.5kw, torre de servomotor de ocho estaciones, cilindro de aceite th852, Chuck hueco de 8 pulgadas de taiwán, bomba de agua 550w, guía de plata superior de taiwán, tornillo hanjiang, asiento trasero hidráulico, máquina de descarga de chips trasera, estación hidráulica de tres vías.

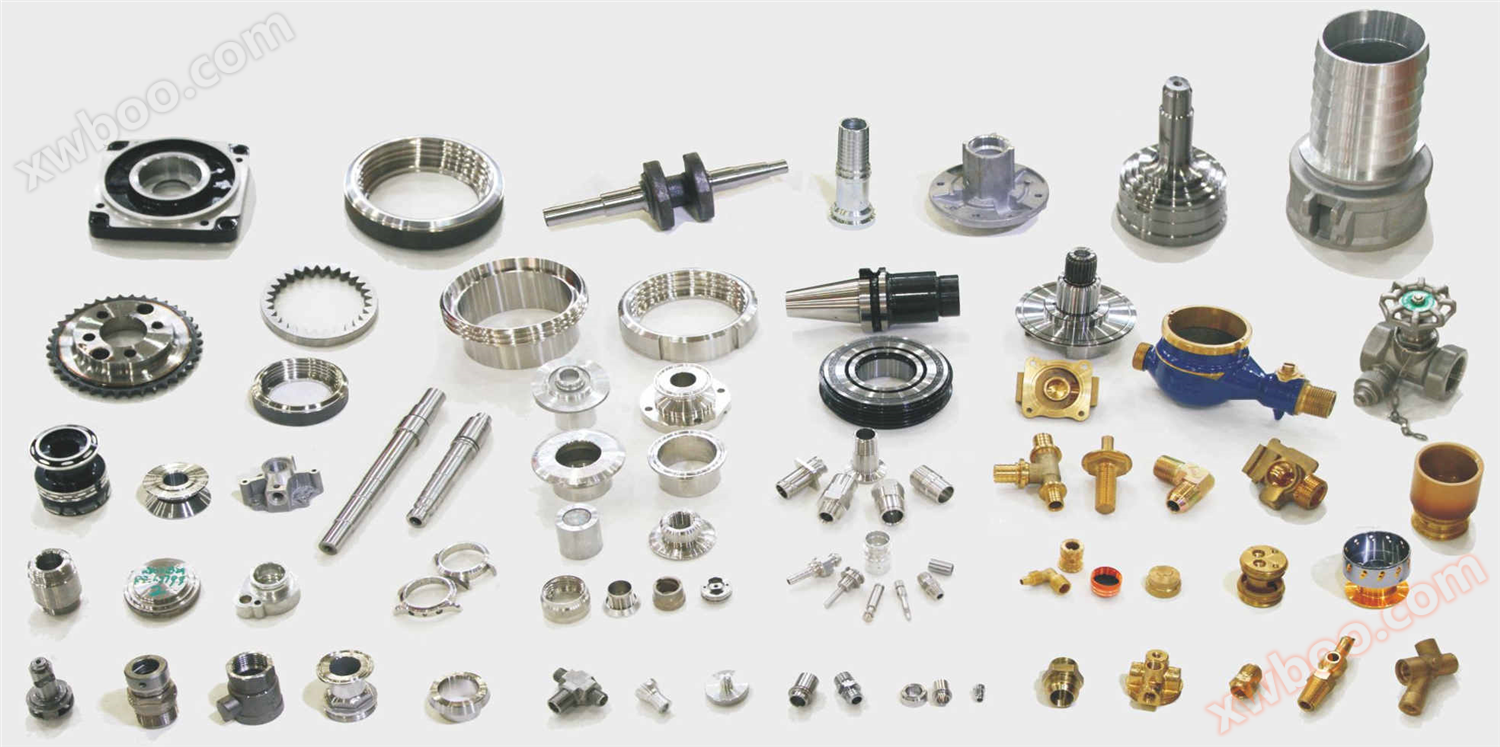

IV. más casos procesados
